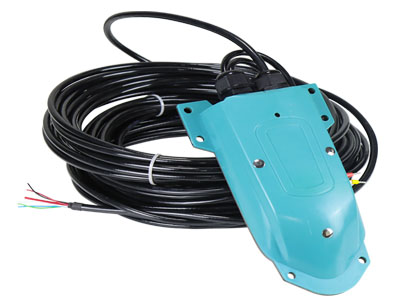

電磁明渠流量計

電磁明渠流量計采用流速麵積法，不需修建量水建築物，通過測量過水斷麵麵積與斷麵流速來求得流量，廣泛應用於明渠引水、水利工程、城市供水、汙水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。

在線谘詢

全國熱線

15890954071

產品簡介 / Introduction

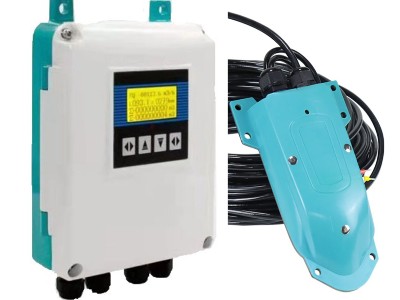

微信圖片_20210909155408

電磁明渠流量計采用流速麵積法，不需修建量水建築物，通過測量過水斷麵麵積與斷麵流速來求得流量，廣泛應用於明渠引水、水利工程、城市供水、汙水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。

儀表結構與原理

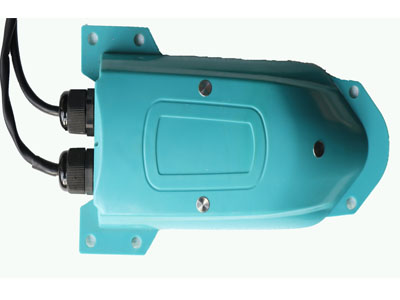

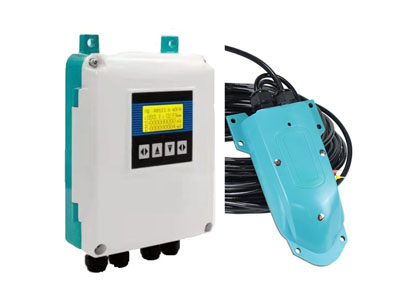

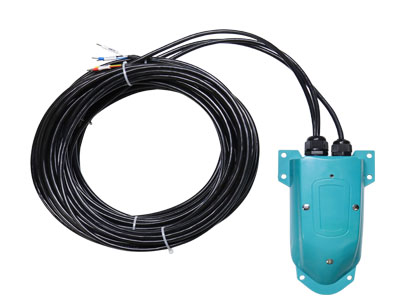

電磁明渠流量計包括流速傳感器、液位計、明渠轉換器以及輔助安裝結構。根據現場需求，可選配太陽能供電係統或者明渠流量無線監控係統。

電磁明渠流量計通過測流速及水位，經過嵌入式處理器計算出流量。流速測量根據法拉第電磁感應定律，通過流速傳感器測得明渠的實時瞬時流速。水位測量可采用超聲波液位計、壓力式液位計、浮球液位計等液位計測得，以超聲波液位計為例，采用超聲波時差法，通過超聲波液位計測得明渠的實時水位高度。電磁明渠流量計轉換器根據預先設定的渠道尺寸以及測得的流速、水位數據，采用流量修正算法，計算得出明渠的實時瞬時流量，並將流量信息顯示在液晶屏上，同時可將流量信息通過通訊接口傳送給二次儀表。

產品特點

1 、標準渠道不需要改造可直接安裝，安裝施工費用低

2 、與傳統堰槽流量計相比，可測更寬的渠道

3 、沒有水頭損失，不受下遊壅水影響

4 、測量精度高，不受流體密度、粘度、溫度、壓力和電導率變化的影響

5 、采用液晶背光式顯示，可在直射陽光或者夜晚讀取流量數據

6 、帶多種輸出接口，包括脈衝輸出、頻率輸出、485接口等

7 、具有數據保存功能，可在長期停電的情況下保存設置參數和流量值

8 、兼容性強，可選配太陽能供電係統或者明渠流量無線監控係統

9 、可測量天然的河、溪流量

10 、可測量汙水排放渠道或管道(下水道)流量

11 、盲區可調節，屏蔽探頭附近幹擾信號

12 、測量範圍大，流量測量不受支流麵回水的影響

未標題111-2 未標題5464-2

技術參數

結構	分體式
測量範圍	流速0.05m/s ～10m/s
渠道水位範圍	≤59m
渠道寬度	≤59m
流速測量精度	±0.5%
水位測量精度	±0.2%FS
電磁明渠流量計整體精度	±5%
環境溫度	-20℃～ +50℃
液晶顯示	瞬時流量、累積流量、流速、流量百分比、液位百分比、液位高度、報警信息等。
輸出	脈衝輸出、頻率輸出、 485 接口等
轉換器供電	+24V DC
功耗	≤10W
傳感器防護等級	IP68
明渠轉換器防護等級	IP65
被測水道類型	管道，渠道，天然的溪流、河流

我們能提供的服務：

根據需求，推薦選型及報價
產品個性化定製
7*24小時全國服務熱線
上門指導安裝
